PLOTカラムは、WCOTカラムでは保持が不十分な永久ガスや高揮発性成分を、多孔質吸着剤への「吸着」によって高効率に分離するGCカラムです。特にH₂、O₂、N₂、CO、C1〜C6炭化水素などのガス分析で不可欠な選択肢となります。

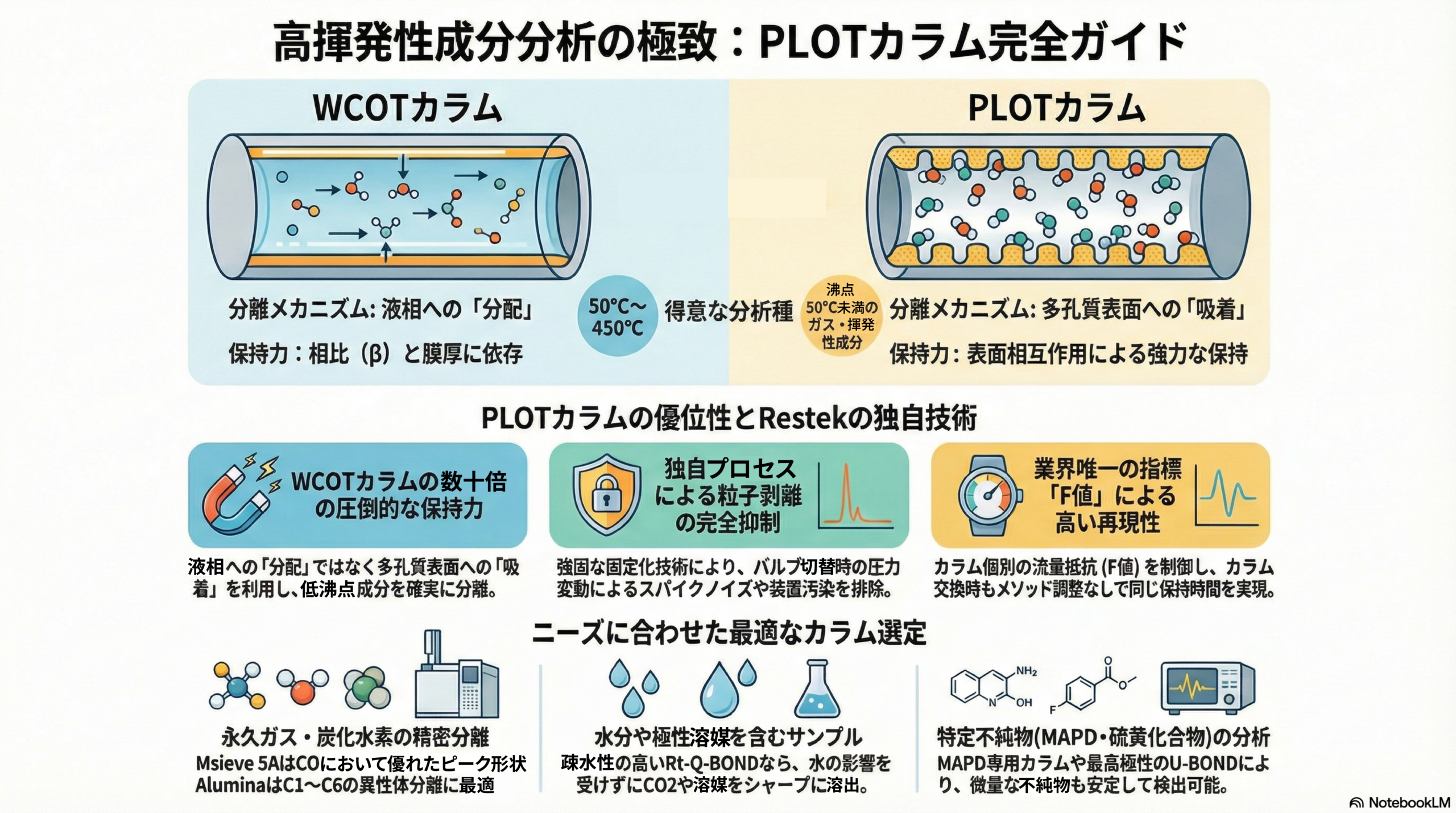

ガスクロマトグラフィー（GC）において、一般的なWCOTカラム（液相分配カラム）では永久ガスや低級炭化水素の保持が不十分になることが多く、これらの分離を得意とするPLOTカラム（多孔質層オープンチュブラカラム）がガス分析分野で広く用いられています。本記事では、PLOTカラムの構造と分離メカニズムの基礎から、吸着剤の選定や運用上の注意点までを整理します。
◎目次◎
1. なぜPLOTカラムがガス・高揮発性化合物分析で必要なのか
伝統的な充填カラムからの進化
PLOTカラムは、1950年代後半にGolayによって提案され、従来の充填カラム（Packed Column）に代わる強力なツールとして発展しました。充填カラムと比較して、分離効率の向上、分析時間短縮、そしてカラムの迅速な再生が可能という大きなメリットがあります。
WCOTカラムの限界と「保持力」の定義
沸点が50℃以下の軽質成分（永久ガス、低級炭化水素など）において、一般的なWCOTカラムでは保持力が不足します。保持を強めるために液相の膜厚を1µm以上に厚くするアプローチもありますが、膜厚が増すと理論段数（N）が急激に低下し、分離効率が損なわれるという重大な欠点があります。
PLOTカラムは、多孔質吸着剤の表面相互作用を利用することで、WCOTカラムの数十倍程度の保持力を発揮します。これにより、室温以上のオーブン温度設定でも、高揮発性成分をシャープに、かつ高効率に分離・保持することが可能になります。
2. PLOTカラムの基礎
WCOTカラムとの違いと保持メカニズムの考え方
PLOTカラムは、Porous (thin) Layer Open Tubularの略称になります。その分離メカニズムは、単なる「分配」ではなく、多孔質吸着剤への「吸着と脱着」の繰り返しに基づいています。
3つの主要な相互作用
吸着剤の種類により、以下の3つのメカニズムが単独、あるいは複合的に働きます。
- サイズ排除（分子ふるい）： モレキュラーシーブ等で見られ、細孔径よりも小さな分子を選択的に取り込みます。
- 強い双極子相互作用（極性）： アルミナ等の表面が、分析種の極性と強く相互作用します。
- 誘導双極子相互作用（分極性）： ポーラスポリマーで見られ、フェニル基などの官能基が分析種との分極による相互作用で保持します。

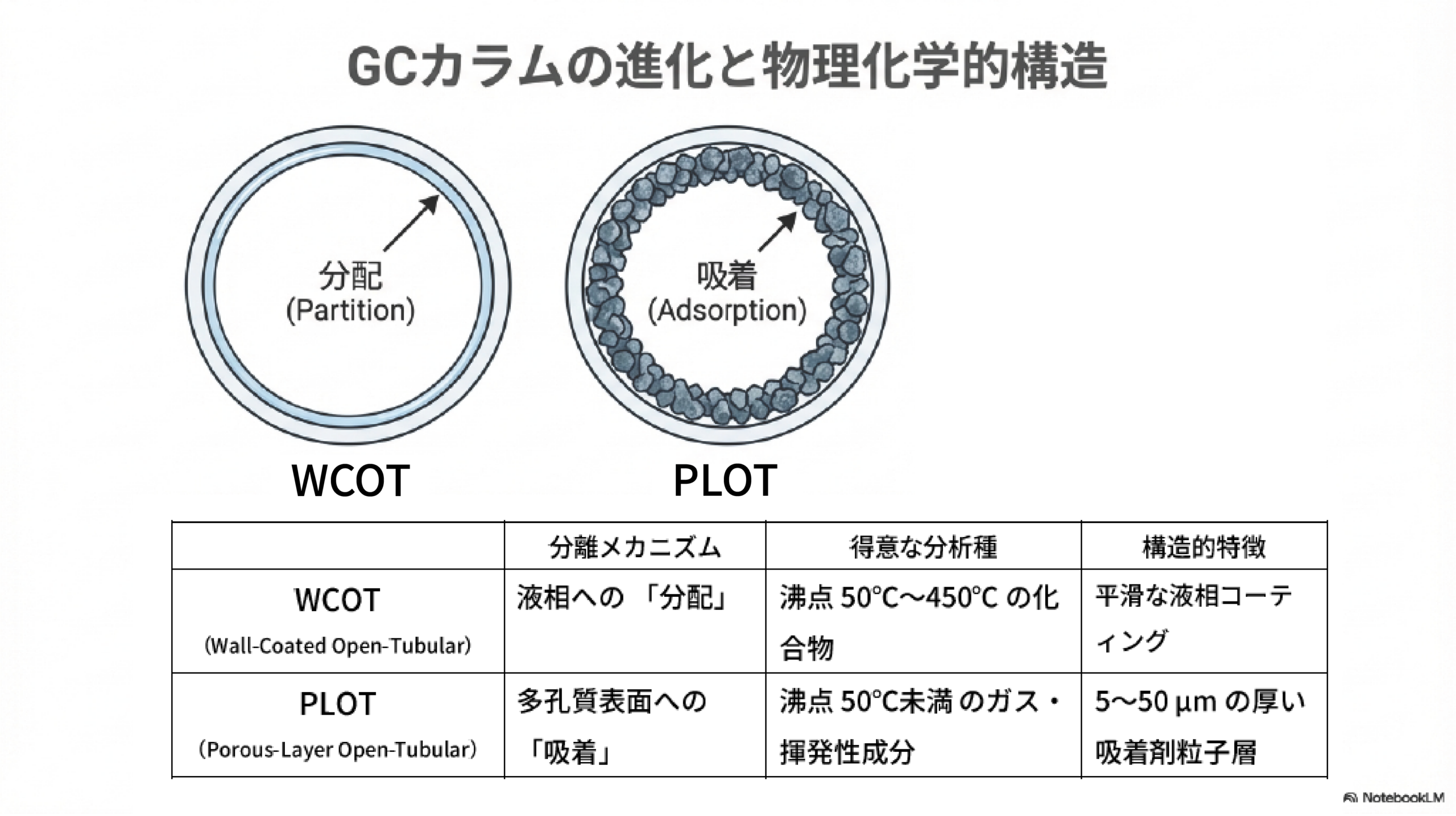

構造の特異性
PLOTカラムの最大の特徴は、チューブ内壁に形成された5～50 µmという厚さの粒子層にあります。これは、一般的な液相カラムの膜厚（通常0.25 µm～1 µm程度）と比較すると、数十倍から百倍近い厚みです。
この「厚膜かつ多孔質」な構造には、「WCOTカラムの数十倍という強力な保持力」、「高い分離効率を維持したままの、膨大な表面積を活かした大きなサンプル負荷量の確保」というメリットがあります。この「厚膜なのに分子移動がスムーズ」という特異な構造こそが、高揮発性化合物分析においてPLOTカラムが唯一無二である理由です。
3. 目的別・吸着剤の選び方
Restekの独自技術：PLOT分析における堅牢性と再現性の革新
Restekは独自技術により、PLOTカラムの宿命的な課題を克服しました。

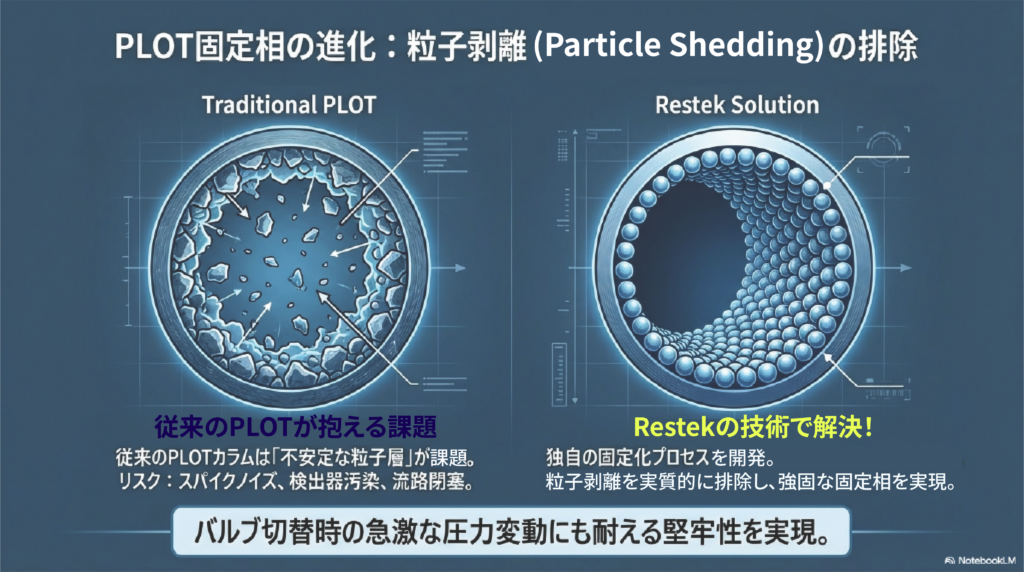

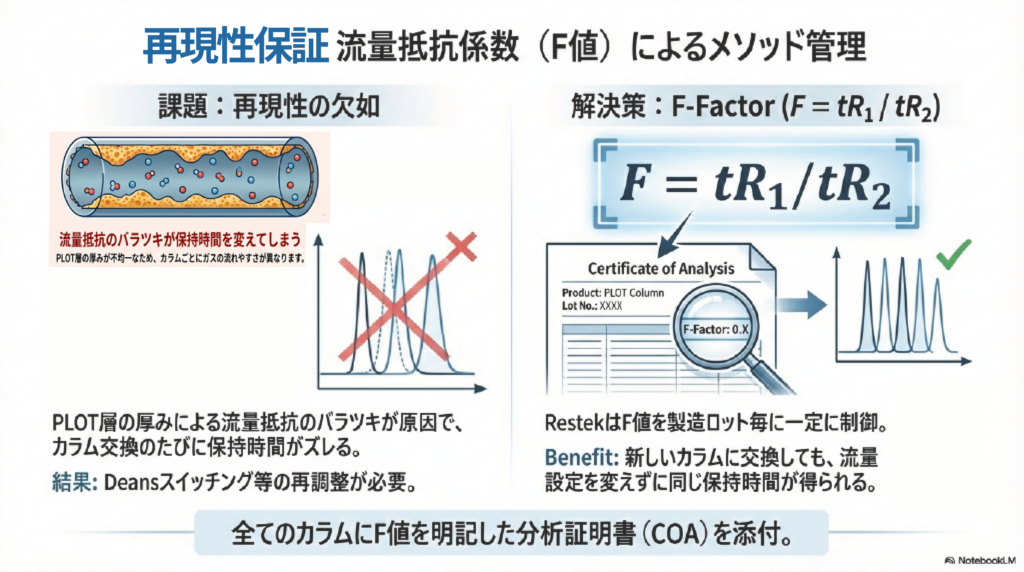

まず、独自の安定化プロセスにより、従来の課題であった粒子剥離を実質的に排除し、ノイズや装置汚染を防ぐ驚異的な堅牢性を実現しました。さらに、業界唯一の品質管理指標「流量抵抗係数（F値）」を導入し、カラム間の流量特性を一定に制御することに成功しています。
これにより、新しいカラムに交換しても「流量設定を変えずに同じ保持時間が得られる」高い再現性を保証します。F値は全ての分析証明書（COA）に明記されており、メソッド再検討の手間とダウンタイムを劇的に削減する「信頼の精密デバイス」を提供します。
分析成功の鍵は、サンプルに含まれる水分の特性を理解し、最適な「相」を選択することにあります。さまざまな分析対象の事例を以下のクロマトグラムライブラリで確認し、最適なカラムを選択する際の参考にしてください！
参考情報：PLOTカラムのクロマトグラムライブラリ

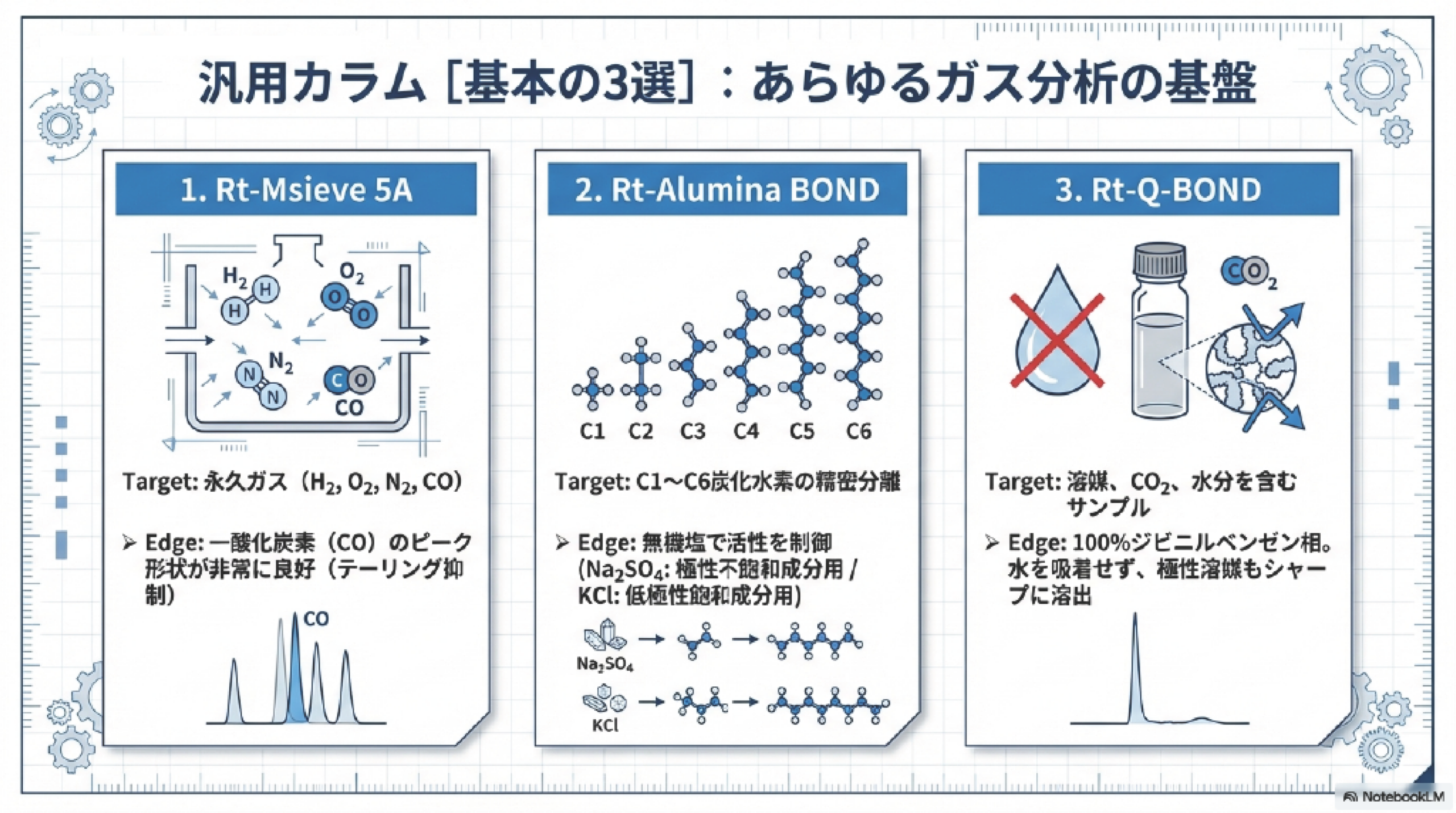

基本① 希ガス分離モレキュラーシーブ（Rt-Msieve 5A）
- 用途： H₂、O₂、N₂、CO、CH₄などの永久ガス、および希ガスの分離
- 特長：一酸化炭素（CO）において、他社製で発生しやすいテーリングを抑えた非常に良好なピーク形状を提供します。
基本② 炭化水素分離アルミナ（Rt-Alumina BONDシリーズ）
Rt-Alumina BOND KCI クロマトグラムリスト
Rt-Alumina BOND Na2SO4 クロマトグラムリスト
- 用途： C1～C6炭化水素およびその異性体分析の決定版
- 特長： アルミナは非常に活性が高いため、Rt-Alumina BOND KCl（低極性）やRt-Alumina BOND Na₂SO₄（極性）などの無機塩で処理し、選択性をコントロールします。
基本③ ポーラスポリマー（Rt-Q-BOND）
- 用途： 溶媒、CO₂、極性揮発性物質の分析。
- 特長： 100%ジビニルベンゼン（DVB）相。水の影響を受けず、二酸化炭素（CO2）や溶媒をシャープに溶出させます。
さらに、PLOTカラムは、独自の選択性と固定相の吸着機構により、常温で永久ガスや軽質炭化水素を分離できる点が最大のメリットですが、その応用範囲は単なるガス分析に留まりません。Restekの独自技術は、従来の限界を超えた温度安定性や堅牢性を提供し、幅広い分析ニーズに応えています。

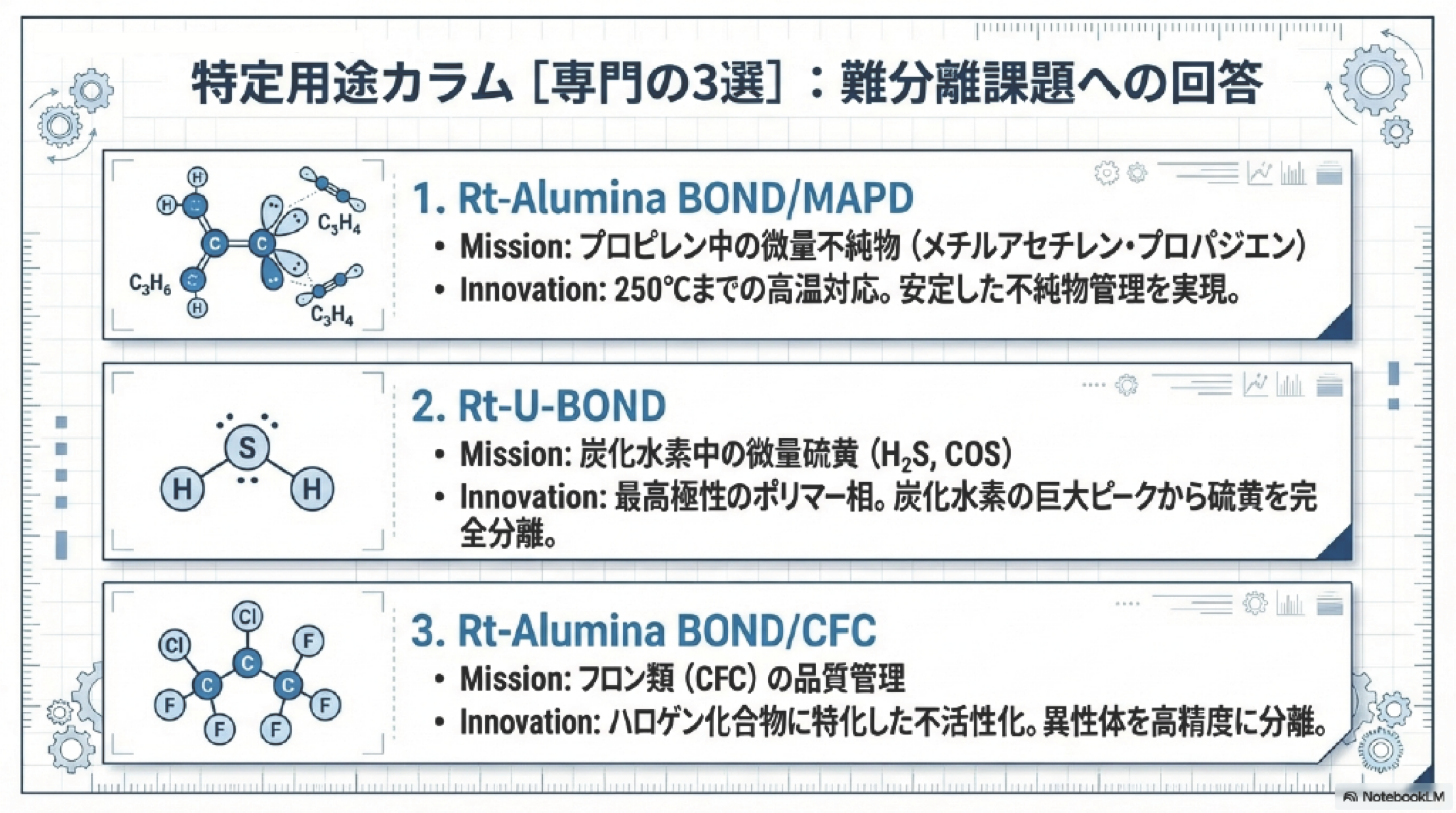

特定用途① 高分子量炭化水素への対応と迅速なカラム再生
Rt-Alumina BOND/MAPD クロマトグラムリスト
Rt-Alumina BOND/MAPDカラムは、最高使用温度を250℃まで拡張した独自設計となっており、ドデカン（C12）までの炭化水素を迅速に溶出させることができます。また、この高温対応により、水分に曝露された後のカラム再生時間を大幅に短縮できる点も実務上の大きな利点です。
特定用途② 不純物分析における高い不活性度とレスポンス
Rt-U-BONDカラムは極めて高い不活性度を持ち、H₂SやCOS、メルカプタンなどの腐食性硫黄化合物やホルムアルデヒドの分析において優れたピーク形状を実現します。
特定用途③ 特定用途に特化した選択性（CFC・フロン類）
Rt-Alumina BOND/CFC クロマトグラムリスト
Rt-Alumina BOND/CFCカラムは、揮発性ハロゲン化合物、特にCFC（クロロフルオロカーボン）の保持に最適化された独自の製品です。徹底した不活性化により、広範囲のCFC異性体を常温以上で高精度に分離・定量することを可能にしています。
4. PLOTカラムを使う上での基本的な注意点

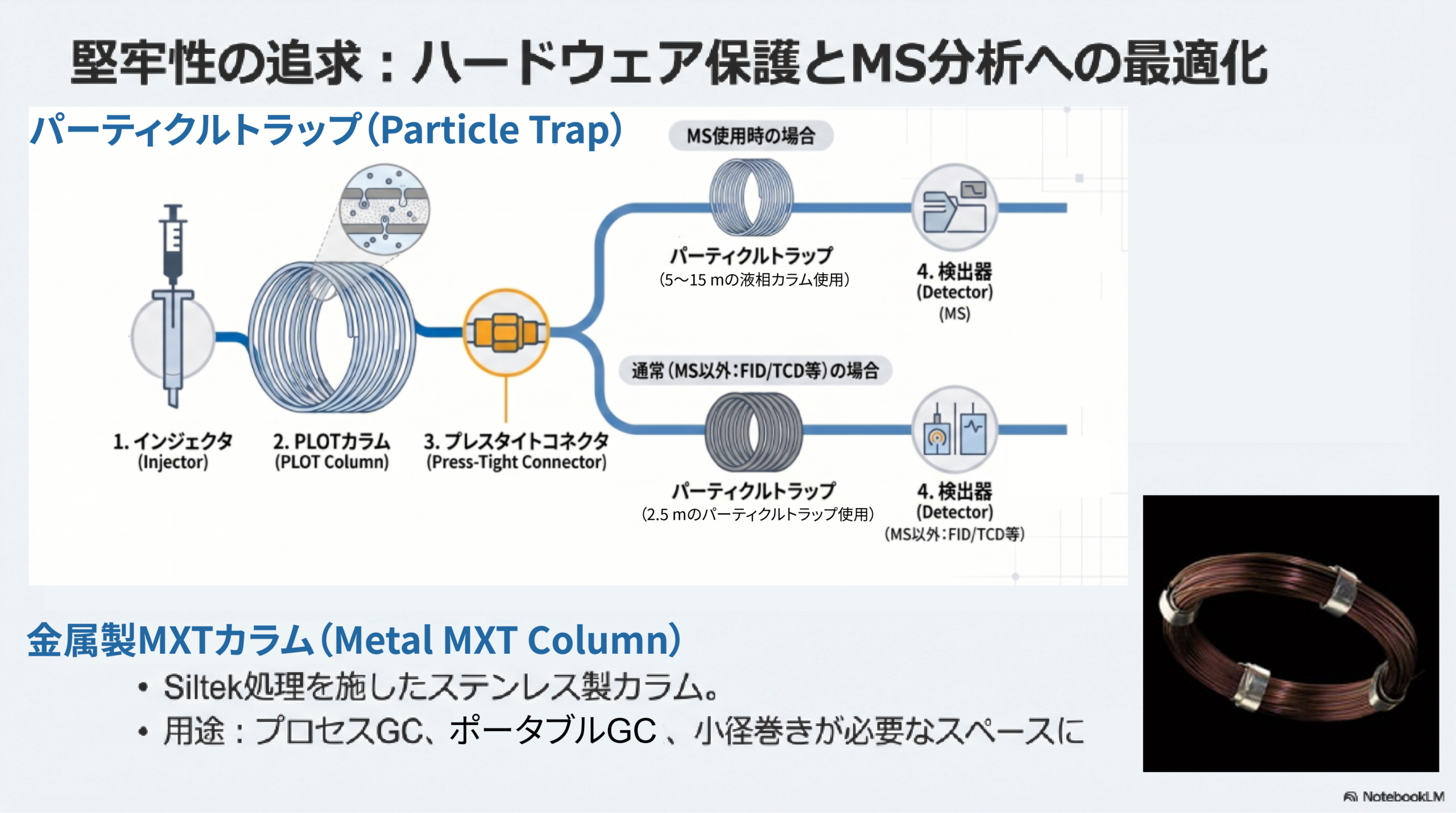

質量分析計（MS）等のデリケートな装置を保護するため、Restekは以下の運用を推奨しています。
5. さいごに：PLOTカラムを安定して活用するための考え方
Restekでは、独自技術による安定した固定相設計に加え、流量抵抗係数（F値）を用いた品質管理を行うことで、PLOTカラムの保持特性や再現性を管理しています。
PLOTカラムは、その構造的特性を理解したうえで適切に選択・運用することで、永久ガスや軽質成分の分析において安定した性能を発揮します。本稿では、その基本的な考え方と位置づけを整理しました。
本稿では触れませんでしたが、PLOTカラムを用いた分析条件を誰でも簡単にシミュレートできるPro EZGC Chromatogram Modelerを活用すれば、メソッド開発の時短にもなります。ぜひ、こうしたツールも活用しながら、PLOTカラムを用いた分析を検討してみてください。
本稿の内容である、PLOTカラムを用いた分析で押さえておきたい要点を簡潔に整理した資料を用意しています。記事内容を確認用にまとめたものですので、社内共有や保存用として活用してください。
［資料をダウンロード（フォーム入力あり）］
本記事は、Restekウェビナー、Journal of Chromatography A掲載のレビュー論文、およびLCGC International掲載の最新技術資料に基づき構成されています。
よくある質問（FAQ）
Q1. PLOTカラムとWCOTカラムの違いは？
A1. WCOTは液相への分配に基づく分離、PLOTは多孔質吸着剤への吸着に基づく分離です。
Q2. 水分はPLOTカラムに影響しますか？
A2. モレキュラーシーブおよびアルミナシステムは水を強く吸着するため、再生が必要です。 ただし、十分な量の水がカラムに導入されると、回復不可能なダメージを受け、再生できなくなります。
一方、非極性多孔性ポリマーシステムはRt-Q-BONDなど、水を吸着せず、シャープに溶出します。ただし、多孔性ポリマーの極性が高くなるにつれ（Q<QS<S<U、Rt-U-BONDが最も極性が高い）、水との相互作用が生じる可能性があります。
Q3. MSに接続しても問題ありませんか？
A3. PLOTカラムをMS検出器と組み合わせて使用することは推奨されません。ただし、使用する場合は、粒子剥離対策としてパーティクルトラップを接続してください（4．を参照してください）。
