PLOTカラムの分離原理｜吸着メカニズム・保持特性を理論から解説

1-1. GCカラムの進化：Packed ColumnからOpen Tubular Columnへ

GC分離の歴史は、粉末状の固定相をチューブ内に詰め込んだ充填カラム（Packed Column）から始まりましたが、その後のオープンチュブラ（Open Tubular: OT）カラムの登場は、分離科学に大きな変化をもたらしました。OTカラムは、チューブ中央に障害物のない「開口流路」を持つ構造が最大の特徴です。これにより、従来の充填カラムと比較して以下のようなメリットを享受できます。

• 高分離効率： 理論段数高さ（HETP）が約0.1mmと非常に低く、高い理論段数を実現します。
• 高速分析： カラム内の圧損が極めて低いため、カラム長を長くして分離能を高めつつ、数秒単位の高速分離が可能です。
• 迅速な再生： カラムの熱容量が小さく、洗浄や焼き出しによる再生が容易です。

☝目次に戻る

1-2. Open Tubular Columnの3つの基本構造と分離機構

現在、OTカラムはその構造により主に以下の3つに大別されます。

1. WCOT（Wall-Coated Open-Tubular）： 内壁に液相ポリマーをコーティングまたは化学結合した、現在のGC分析の主流となる分配クロマトグラフィーです。
2. PLOT（Porous-Layer Open-Tubular）： 内壁に多孔質粒子を積層させたもので、より正確にはASPOT（Adsorptive Solid-Phase Open-Tubular）カラムと呼ばれます。本記事の主役であり、吸着クロマトグラフィーとして機能します。
3. SCOT（Support-Coated Open-Tubular）： 内壁の多孔質粒子を「担体」として使い、その上に液相を保持させた分配と吸着の中間的な性質を持つカラムです。WCOTタイプへの過渡期に使われ、現在ではほとんど見ることがありません。

WCOTカラムとPLOTカラムの比較

☝目次に戻る

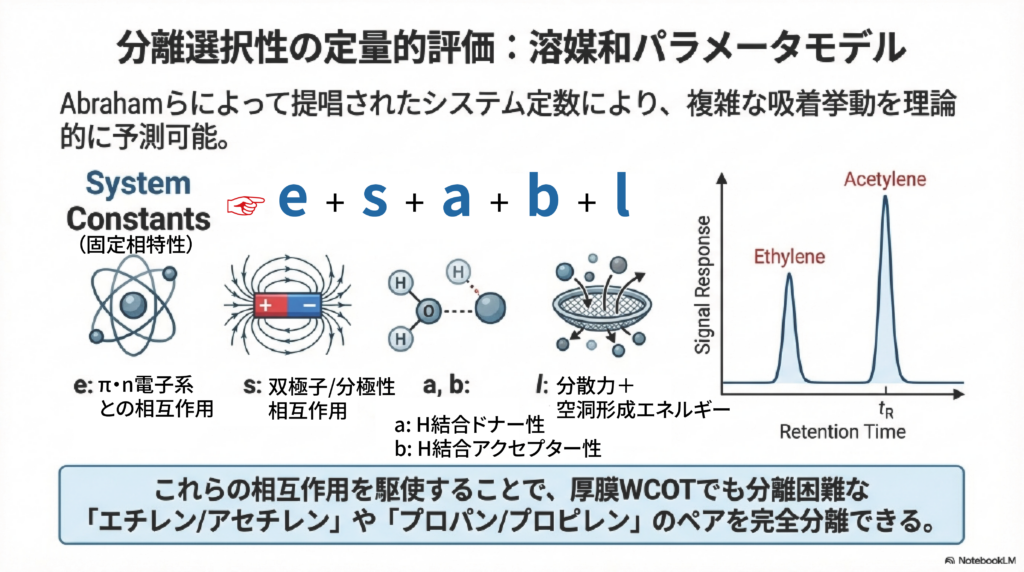

2-1．PLOTカラムの固定相：多孔質吸着剤と分離原理

主要な相互作用：

☝目次に戻る

2-2．PLOTカラムの構造的特異性と分離速度論

PLOTカラムの物理的本質は、キャピラリー内壁に形成された5～50 µmに及ぶ高多孔質な固体粒子層に集約されます。この膜厚は、標準的な分配型（WCOT）カラムの液相膜厚（0.25 µm～1 µm）と比較して数十倍から百倍のスケールに達し、これがガス分析において以下の2つの速度論的・熱力学的なブレークスルーをもたらします。

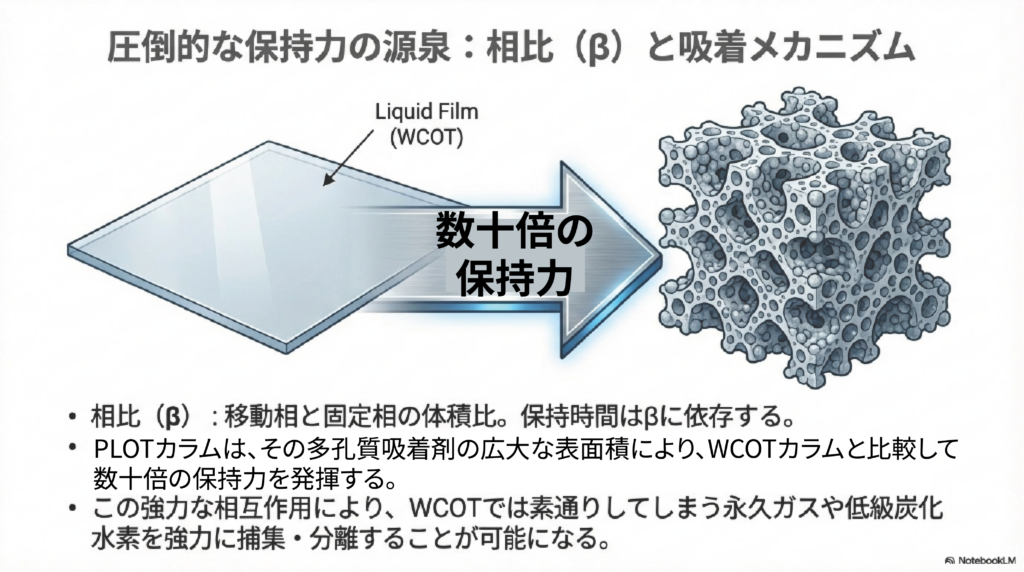

• 相比（β）の低減による熱力学的保持能の向上：内壁に敷き詰められた0.1～2 µmの微細粒子（その数は1 mあたり1兆個以上）は、膨大な有効表面積を創出します。この構造は、吸着剤の種類や細孔径、温度条件に依存するものの、実用的なガス分析条件下では、移動相体積と固定相体積の比である相比（β）数十倍という圧倒的な保持力を実現します。この強力な吸着相互作用により、WCOTでは保持が困難な永久ガスや低級炭化水素に対しても、常温あるいは室温以上の制御しやすい温度領域で、十分な分離能（Rs）を確保することが可能となります。
• 速度論的制約を受けにくい構造：高効率とサンプル負荷容量の両立：WCOTカラムにおいて、高揮発性成分の保持を強めるために液相膜厚（df）を厚膜化（1 µm以上）した場合、固定相内での分析種の拡散速度が低下して物質移動抵抗（Ｃ項）が増大し、理論段数（Ｎ）の急激な低下というトレードオフが生じます。 対照的に、PLOTカラムの固定相は「厚膜」でありながら高度に「多孔質」なマトリックスを形成しています。Giddingsの理論が示す通り、固定相が高度に多孔質であれば、層内での分子拡散は移動相中に近い速度で進行します。その結果、物質移動抵抗を最小限に抑制して高い理論段数（分離効率）を維持したまま、膨大な表面積に由来する巨大な保持容量（サンプル負荷量）を確保できるのです。

このように、「厚膜による高い保持能」と「多孔質構造による迅速な分子移動」を高度に両立させた特異なアーキテクチャこそが、PLOTカラムを高揮発性化合物分析における唯一無二の精密デバイスへと押し上げています。

☝目次に戻る

3-1．PLOT固定相の安定化プロセス

かつてのPLOTカラムは、粒子が剥がれやすい「不安定な粒子層」が課題でした。 Restekは独自の固定化プロセスを開発し、「粒子剥離（Particle shedding）」を実質的に排除した極めて強固な固定相を実現しました。これにより、バルブ切替時の急激な圧力変動にも耐え、スパイクノイズや検出器の汚染を最小限に抑えることが可能になりました。

☝目次に戻る

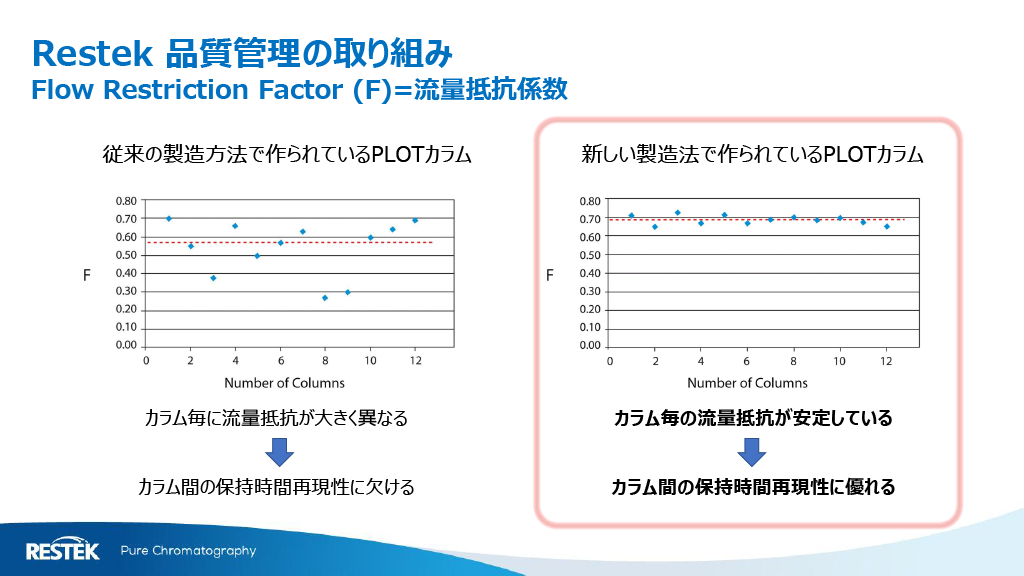

3-2．流量抵抗係数（F値）と再現性の管理

☝目次に戻る

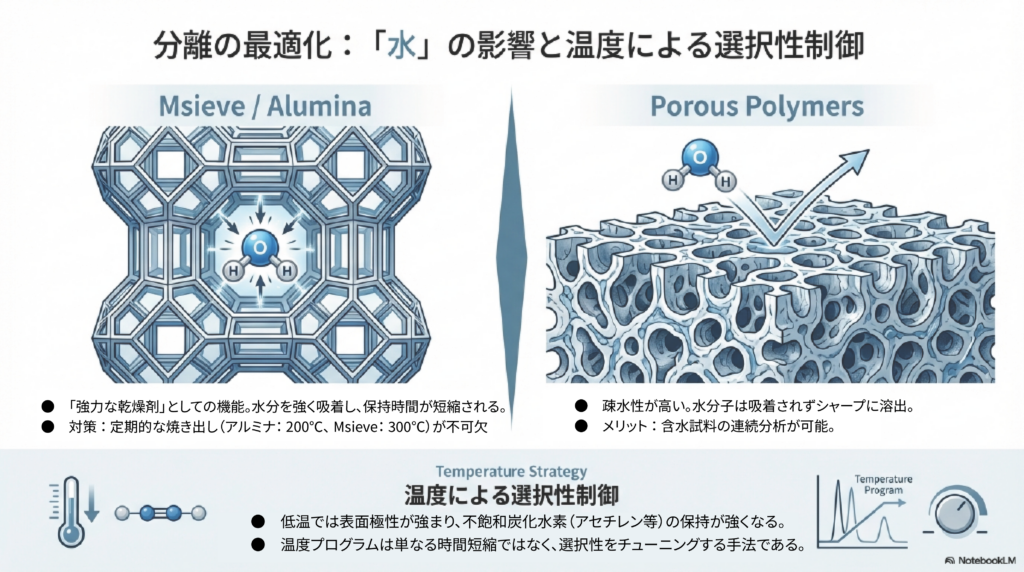

3-3．PLOTカラム分離における「水」の影響

☝目次に戻る

3-4．保持係数と温度の関係：選択性への影響

アルミナカラム等の表面極性は動作温度に強く依存します。低温ほど表面極性が強まるため、アセチレンやプロパジエンなどの不飽和炭化水素の保持が飽和炭化水素に比べて相対的に強まります。温度プログラムの設計は、単なる時間調整ではなく、成分間の選択性を微調整するための戦略的手段となります。

☝目次に戻る

3-5．汎用カラム［基本の3選］と特定用途カラム［専門の3選］

参照情報：PLOTカラムのクロマトグラムライブラリ

【汎用カラム：基本の3選】

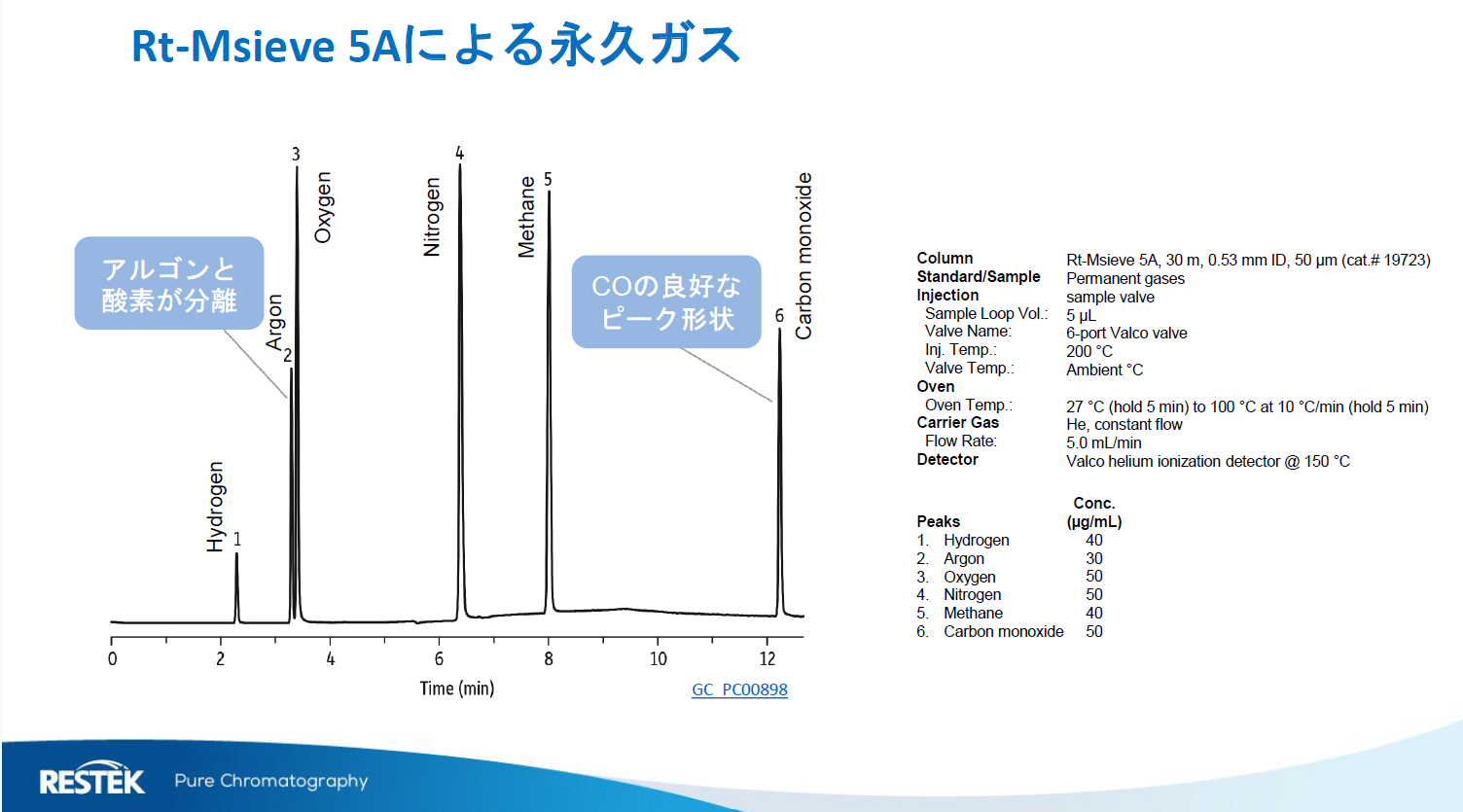

ケース1｜永久ガス（H₂, O₂, N₂, CO）や希ガスを確実に分離したい

● 推奨：Rt-Msieve 5A（このカラムを用いた分析のクロマトグラムリスト）
● 特長： サイズ排除と静電引力により、酸素（O₂）は窒素（N₂）より先に溶出します。また、アルゴンと酸素の分離は、カラム温度を低温（27℃付近）にするほど向上します。 強力な乾燥剤であるため水分を強く吸着し、保持時間の短縮を招きます。しかし、300℃で2時間の焼き出しを行うことで、完全に初期性能へ再生可能です。

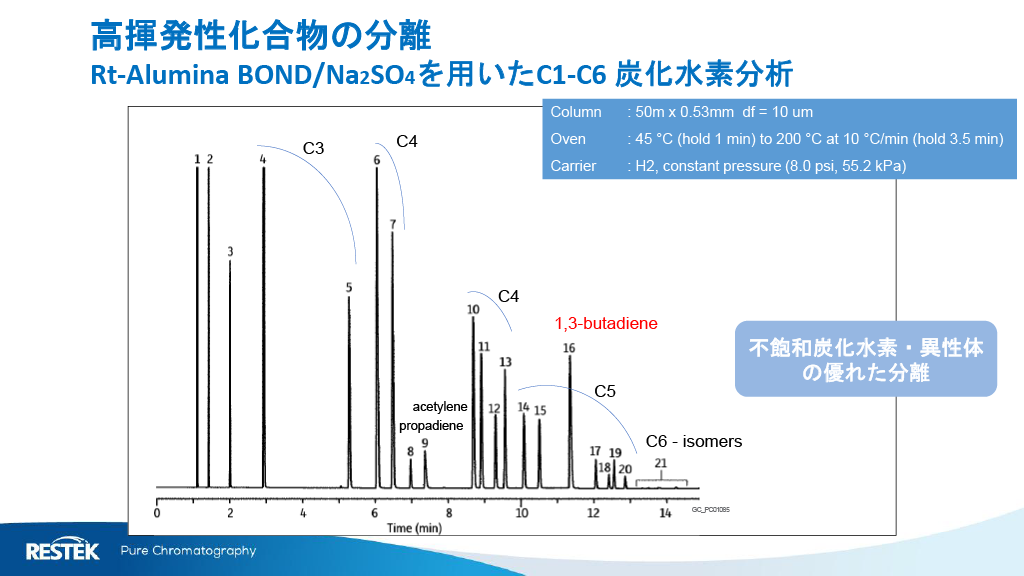

ケース2｜炭化水素（C1〜C6）の異性体を精密に分離したい

● 推奨：Rt-Alumina BOND/Na₂SO₄（このカラムを用いた分析のクロマトグラムリスト）またはRt-Alumina BOND/KCl（このカラムを用いた分析のクロマトグラムリスト）
● 特長： 活性を無機塩でコントロール。Na2SO4は極性不飽和成分に、KClは低極性飽和成分の分離に最適です。水が吸着すると表面極性が低下し、アセチレンやプロパジエンなどの不飽和炭化水素の保持が著しく早まります。安定した分析には定期的な200℃でのコンディショニングが不可欠です。

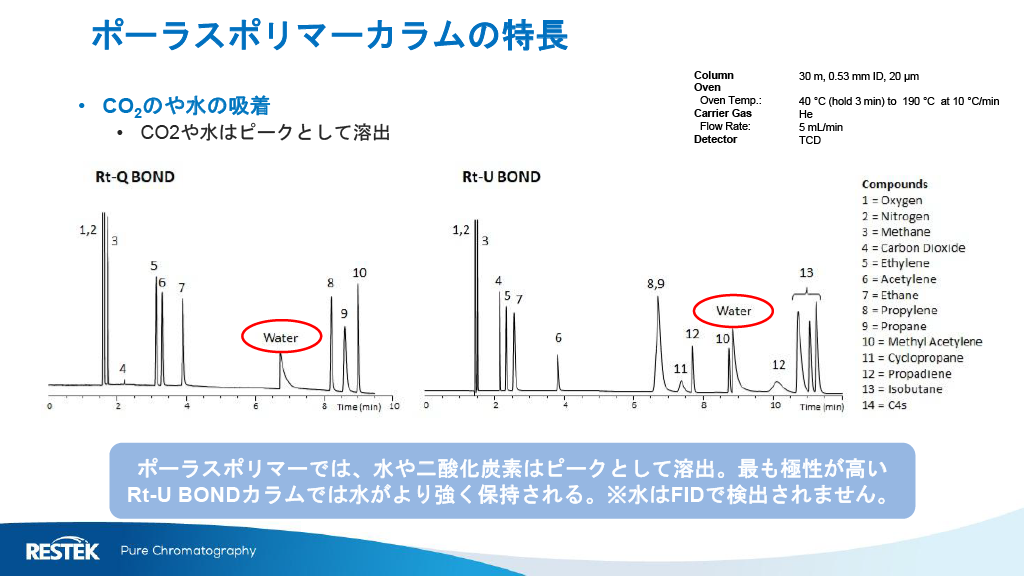

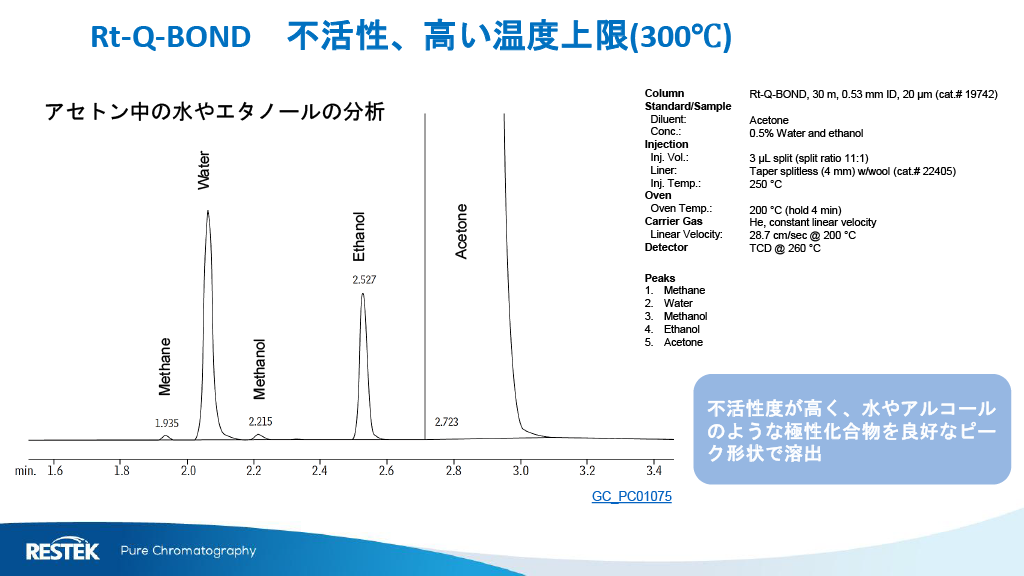

ケース3｜溶媒や水分を含むサンプルを汎用的に分析したい

● 推奨：Rt-Q-BOND（このカラムを用いた分析のクロマトグラムリスト）
● 特長： ジビニルベンゼン（DVB）を骨格とし、官能基（ビニルピリジン等）の種類で極性が決まります（Q < QS < S < Uの順に高極性）。また、最大の利点は「疎水性」です。 水を吸着せず、水自体をシャープなピークとして溶出させます。そのため、含水サンプルでもダウンタイムなしで連続分析が可能です。

【特定用途：専門の3選】

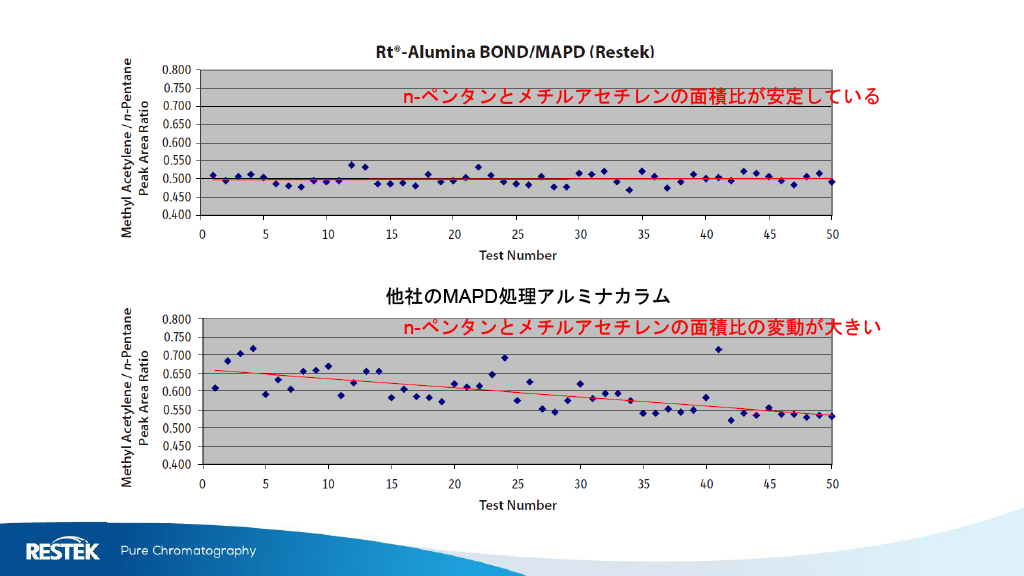

ケース4｜プロピレン中の微量不純物（MAPD）を安定して測りたい

● 推奨：Rt-Alumina BOND/MAPD（このカラムを用いた分析のクロマトグラムリスト）
● 特長： 通常、PLOTカラムは低沸点成分用とされますが、温度を上昇させることで高沸点化合物を溶出させることが可能です。250℃までの高温対応可能としたことと独自の不活性化により、従来の課題であった不飽和化合物の応答値変動を最小限に抑えます。

ケース5｜炭化水素中の微量なH₂SやCOS、メルカプタンを検出したい

● 推奨：Rt-U-BOND（このカラムを用いた分析のクロマトグラムリスト）
● 特長： 炭化水素ストリーム中の微量な極性不純物（アセチレン、メチルアセチレン、プロパジエンなど）の分析には、最適化された不活性化技術が不可欠です。このカラムは、高い不活性度を有するポーラスポリマー（DVB骨格）にジビニルベンゼン・エチレングリコール／ジメチルアクリレートを組み込んだ最も高い極性を実現しているため、腐食性硫黄化合物をエタンやプロパンの大きなピークから完全に分離します。

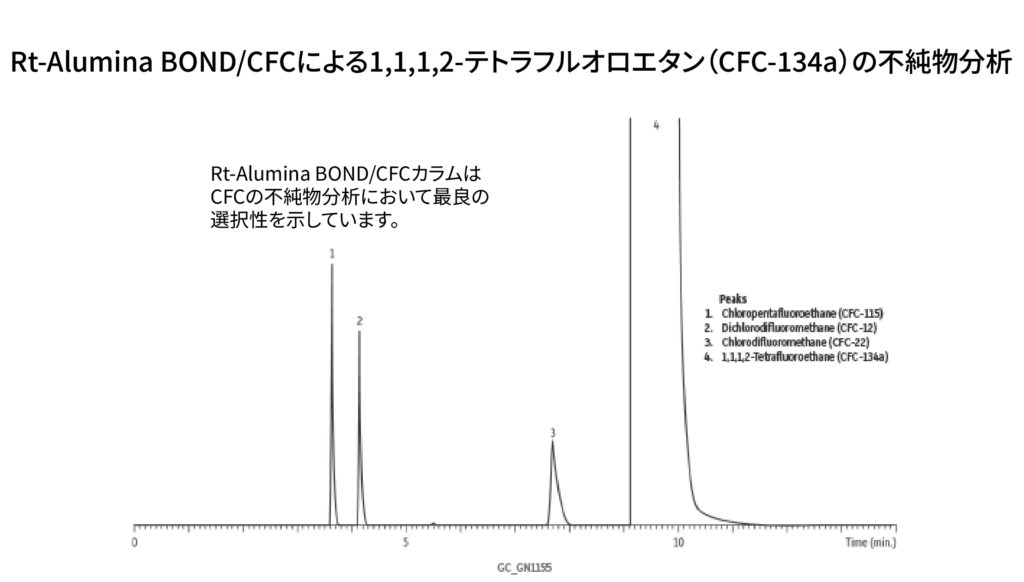

ケース6｜フロン類（CFC）の高精度な品質管理が必要

● 推奨：Rt-Alumina BOND/CFC（このカラムを用いた分析のクロマトグラムリスト）
● 特長： Restek独自の不活性化処理によりアルミナ表面の反応性を抑えており、多くのCFC化合物に対して高いピーク対称性と優れた再現性を提供します。CFCに対する強力な保持力と高い負荷容量を備え、広範囲の異性体を室温以上で迅速に分離が可能です。

PLOTカラム・リファレンスガイド

☝目次に戻る

4．堅牢性の確保：粒子剥離対策とMS分析への配慮

Restekは、粒子を内壁に強固に結合させる独自の安定化プロセスにより剥離を実質的に排除していますが、バルブ切替時の急激な圧力パルスや流速変動は、吸着層に流体力学的な衝撃を与え、微細粒子の脱落を招く潜在的リスクを有します。これに対してRestekは、以下のような対策を提供しています。

• パーティクルトラップによる物理的捕捉と装置保護： 特に質量分析計（MS）などの高真空下で作動する検出器では、カラム出口側の圧力降下（真空引き）により粒子が引き込まれるリスクが増大し、スパイクノイズの発生やイオン源の汚染を招きます。Restekは、相補的な保護デバイスとして、カラム後段に5〜15mの液相分配型（WCOT）カラム（Rxi-1ms等）を接続する「パーティクルトラップ」の運用を推奨しています。このトラップカラム内の薄い液相膜（PDMS等）が、剥離した粒子をマトリックス内に物理的にキャッチし、検出器への到達を確実に阻止します。MS接続時には、より確実な捕捉能力を確保するため、15m以上の長尺なトラップの使用が推奨されます。
• 低デッドボリューム接続技術の重要性： PLOTカラムとパーティクルトラップの接続には、デッドボリュームを最小限に抑え、流路の不活性を維持するために、ガラス製のPress-Tight（プレスタイト）コネクタの使用が最適です。これにより、高揮発性成分のピーク拡散を抑制しながら、粒子剥離対策を講じることが可能です。
• 金属製MXTカラム：プロセスGCやフィールド装置など、小径巻きの制限や衝撃、激しい温度変化を伴う過酷な運用環境下では、フューズドシリカの脆性がボトルネックとなります。これに対しRestekの金属製MXT PLOTカラムは、ステンレス鋼の表面に高度な不活性化処理（Siltek処理）を施した基材を採用しています。 この技術により、フューズドシリカと同等の優れた不活性度を維持しつつ、金属特有の延性と機械的堅牢性を兼ね備えることに成功しました。最小3.5インチ径の狭小スペースへの設置や、高圧キャリアガスの変動下でも構造的完全性を維持できるため、ポータブル装置やオンサイト分析における信頼性を大幅に向上させています。

☝目次に戻る

5． さいごに：PLOTカラムを「理解して使う」ために

Restekでは、固定相の安定化プロセスや再現性管理に関する取り組みを通じて、PLOTカラムを従来の「扱いに注意を要する特殊なカラム」から、安定した条件で運用可能な分離カラムとして整備してきました。
本記事では、吸着メカニズムや分離速度論、固定相の安定化、水分や温度の影響といった観点から、PLOTカラム分離が成立する背景を整理しました。これらを理解することで、PLOTカラムは経験的に扱う対象ではなく、保持挙動や選択性を論理的に捉えられる分析ツールとして位置づけることができます。
このような分離原理や保持挙動の理解に加え、実際のカラム選定や運用上の基本的な確認ポイントを含めて全体像を簡潔に整理したい場合は、ぜひ入門編も参照してみてください。

本稿は、Restekウェビナー、Journal of Chromatography A、およびLCGC International掲載の論文に基づき構成されています。
